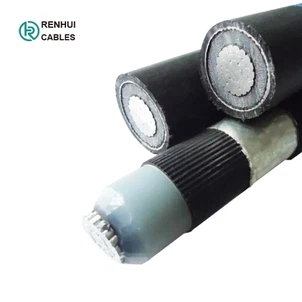

כבל HTA
1. היקף: כבל HTA Alu
המפרט מכסה שלושה כבלים מבודדים עליון ליבה, קצב 12/20(24)KV תואם בדרך כלל ל-IEC60502-2
כבלי HTA מתאימים ליישומי חשמל MV, במיוחד לחיבורים בתחנות שנאים ותחנות כוח, בין קווי אוויר ותחנות שנאים ועבור מערכת הנעה חשמלית לרכב.
 |
 |
 |

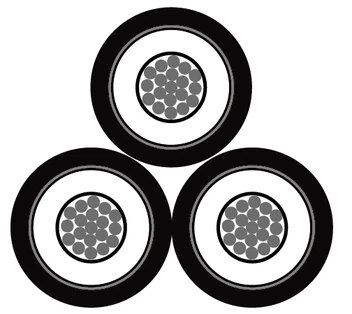

2. בנייה: כבל HTA Alu
 |
 |
2.1 מנצח
אלומיניום, עגול תקוע ודחוס המתאים ל- IEC 60228- class 2
2.2 הקרנת מוליכים
שכבת מוליכים למחצה תרמוסטרית תואמת ל-IEC 60502-2
2.3 בידוד
חומר תרמוסטי XLPE תואם IEC 60502-2
2.4 הקרנת בידוד
שכבת מוליכים למחצה מוליכים תרמיים מוחלפים, מונחת על גבי סרט מוליך למחצה מתנפח עבור אטימות למים.
2.5 מסך מתכת
חוט נחושת רך ו/או סרט נחושת רגיל מוחל בצורה סלילנית, או סרט אלומיניום מודבק לאורך הנקשר למעטפת ה-PE החיצונית.
2.6 נדן חיצוני
מעטפת PE שחורה שחולצה, או PVC לפי דרישות לקוח ספציפיות, בהתאם ל-IEC60502-2
שליח פלדה 2.7
חוטי פלדה תקועים בגודל 50 או 70 מ"מ מכוסים ב-PE שחור, או PVC לפי דרישת לקוחות ספציפיים
3. מאפיינים ממדים (גודל): כבל Alu HTA
3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25
4.מאפיינים: כבל Alu HTA
מתח מדורג:12/20 (24kV)
טמפרטורה מדורגת:
טמפרטורת עבודה: +90ºC
קצר חשמלי: +250 מעלות
רדיוס כיפוף מינימלי
ליבה בודדת: 13 x קוטר כולל
במהלך ההתקנה: 26 x קוטר כולל
ריבוי ליבות: 6 x קוטר כולל
במהלך ההתקנה: 12 x קוטר כולל
5. התקדמות הייצור
6. תעודות:
 |
 |
7. אריזה:
-תוף עץ פלדה (חיטוי)
אורך כבל בכל תוף: 1000m/2000m או לפי דרישות אורך הכבל בפועל.
-גודל תוף:
לפי אורך הכבל וגודל המיכל
על מנת לצטט לך מחיר מדויק, אנא ספר לנו את כמות אורך הכבל הדרושה לך. כמות גדולה יותר, הטבת הנחה נוספת מוכנה עבורך!
-נמל משלוח:
צ'ינגדאו, או יציאות אחרות לפי הדרישות שלך.
-הובלה ימית:
כל הצעת מחיר FOB/C&F/CIF זמינה.
 |
 |
 |
