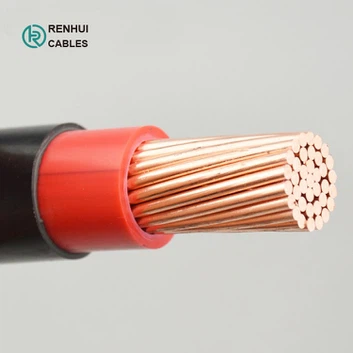

כבלי מתח נמוך
1. יישום: כבלי מתח נמוך
כבלי IEC 60502-1 אלה משמשים לאספקת חשמל במערכת התקנת מתח נמוך, הם מתאימים להתקנה בפנים ובחוץ, בתעלות כבלים, מתחת לאדמה, בתחנות חשמל ומיתוג, הפצת אנרגיה מקומית, מפעלי תעשייה, שבהם אין סיכון לנזק מכני.
 |
 |
 |
2. בנייה: כבלי מתח נמוך
-מנצחים
מוליך נחושת מוצק Class 1, מוליך נחושת חוטים Class 2 לפי IEC 60228, BS EN 60228.
-בִּדוּד
חומר XLPE
-קוד צבע
קוד צבע (1):
ליבה 1: שקוף, אדום או שחור
2 ליבות: אדום, שחור
3 ליבות: אדום, צהוב, כחול
4 ליבות: אדום, צהוב, כחול, שחור
5 ליבות: אדום, צהוב, כחול, שחור, ירוק
מעל 5 ליבות: ליבות שחורות עם ספרות לבנות
קוד צבע (2):
ליבה 1: שקוף, חום או כחול
2 ליבות: חום או כחול
3 ליבות: חום, שחור, אפור
4 ליבות: כחול, חום, שחור, אפור
5 ליבות: ירוק/צהוב, כחול, חום, שחור, אפור
מעל 5 ליבות: ליבות שחורות עם ספרות לבנות
-מעטפת חיצונית:PVC שחול.
 |
 |
 |
3. תקן: כבלי מתח נמוך
כבל IEC60502-1
עשן נמוך (בהתאם ל-EN 61034-2)
מעכב בעירה Acc. EN 50265-2-1
4. פרמטרים של כבלים: כבלי מתח נמוך
|
ליבה אחת |
|
|||
|
חתך נומינלי |
קוטר המוליך (בערך) |
עובי בידוד נומינלי |
עובי נדן נומינלי |
קוטר כולל (בערך) |
|
מ"מ^2 |
מ"מ |
מ"מ |
מ"מ |
מ"מ |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
שתי ליבות |
|
|||
|
חתך נומינלי |
קוטר המוליך (בערך) |
עובי בידוד נומינלי |
עובי נדן נומינלי |
קוטר כולל (בערך) |
|
מ"מ^2 |
מ"מ |
מ"מ |
מ"מ |
מ"מ |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
שלוש ליבות |
|
|||
|
חתך נומינלי |
קוטר המוליך (בערך) |
עובי בידוד נומינלי |
עובי נדן נומינלי |
קוטר כולל (בערך) |
|
מ"מ^2 |
מ"מ |
מ"מ |
מ"מ |
מ"מ |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
ארבע ליבות |
|
|||
|
חתך נומינלי |
קוטר המוליך (בערך) |
עובי בידוד נומינלי |
עובי נדן נומינלי |
קוטר כולל (בערך) |
|
מ"מ^2 |
מ"מ |
מ"מ |
מ"מ |
מ"מ |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
ריבוי ליבות |
|
|||
|
חתך נומינלי |
קוטר המוליך (בערך) |
עובי בידוד נומינלי |
עובי נדן נומינלי |
קוטר כולל (בערך) |
|
מ"מ^2 |
מ"מ |
מ"מ |
מ"מ |
מ"מ |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5. חבילה: יצוא תופי עץ.
6.מפעל
Shandong Renhui Cable Co., Ltd נוסדה בשנת 2010, ממוקמת בעיר ג'ינאן, מחוז שאנדונג, סין. החברה משתרעת על שטח של 50 אלף מ"ר, קרן רשומה של 5 מיליון יואן, מונה 100 עובדים ועובדים. אנחנו יצרן כבלים מקצועי בסין.
המוצרים מכסים בעיקר כבל מתח נמוך ובינוני, כבל מבודד PVC, כבל מבודד XLPE, כבל בקרה, כבל תקשורת, כבל גומי, כבל מכרה, כבל ריתוך, כבל ספינה, כבל ארוזות אוויר וכבלים מותאמים אישית אחרים. כבלים אלה משמשים במטלורגיית חשמל, תעשיית נפט וכימיה, תחנת כוח, מכרה, נמל והנדסת אדריכלות, ותחומים אחרים.
המוצרים נמכרו ל-50 מדינות ואזורים בעולם, כגון גרמניה, צרפת, דובאי, עומאן, סינגפור, וייטנאם, פקיסטן, פיליפינים, סרי לנקה, טנזניה, תימן, קניה, מונגוליה, רוסיה, אלג'יריה, בחריין, ברזיל , צ'ילה, קפריסין, אינדונזיה, איראן, מלזיה.
 |
 |
 |
 |
 |
 |
 |
 |
תגיות פופולריות: כבל מתח נמוך, יצרני כבלי מתח נמוך בסין, ספקים, מפעל
