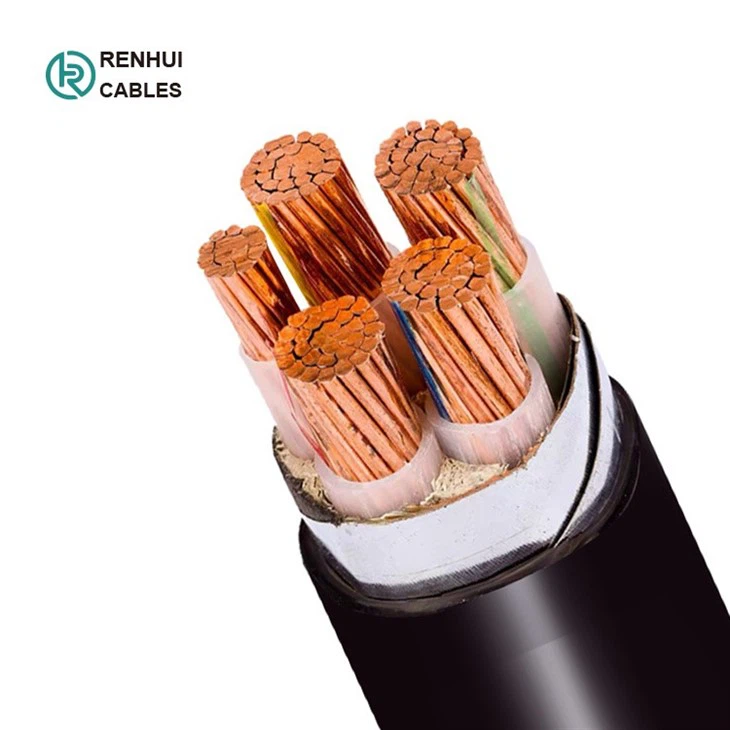

כבלים תת קרקעיים

קוד צבע (1)

קוד צבע (2)

1 ליבה

אדום או שחור

1 ליבה

חום או כחול

2 ליבות

אדום שחור

2 ליבות

חום, כחול

3 ליבות

אדום, צהוב, כחול

3 ליבות

חום, שחור, אפור

4 ליבות

אדום, צהוב, כחול, שחור

4 ליבות

כחול, חום, שחור, אפור

5 ליבות

אדום, צהוב, כחול, שחור, ירוק

5 ליבות

ירוק/צהוב, כחול, חום, שחור, אפור

מעל 5 ליבות

ליבות שחורות עם ספרות לבנות

מעל 5 ליבות

ליבות שחורות עם ספרות לבנות

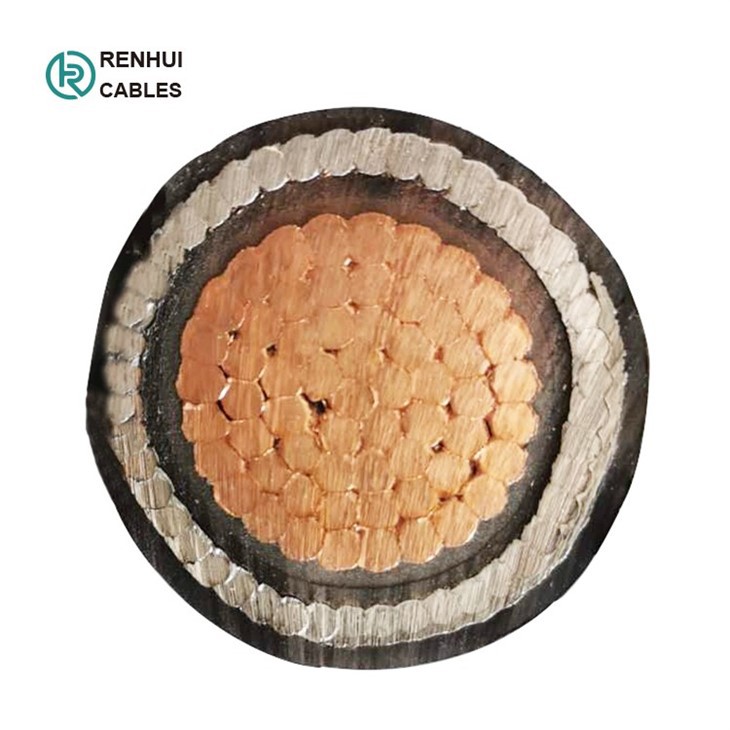

ליבה אחת

(משוריין חוט אלומיניום)

חתך נומינלי

קוטר המוליך (בערך)

עובי בידוד נומינלי

עובי כיסוי פנימי נומינלי

קוטר אלום נומינלי.

עובי נדן נומינלי

קוטר כולל (בערך)

מ"מ^2

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

1x4

2.3

0.7

1.0

0.8

1.8

10.9

1x6

2.8

0.7

1.0

0.8

1.8

11.4

1x10

3.6

0.7

1.0

0.8

1.8

12.2

1x16

4.5

0.7

1.0

0.8

1.8

13.1

1x25

5.6

0.9

1.0

0.8

1.8

14.6

1x35

6.7

0.9

1.0

1.25

1.8

16.6

1x50

8.0

1

1.0

1.25

1.8

18.1

1x70

9.4

1.1

1.0

1.25

1.8

19.7

1x95

11.0

1.1

1.0

1.6

1.8

22.0

1x120

12.4

1.2

1.0

1.6

1.8

23.6

1x150

13.8

1.4

1.0

1.6

1.8

25.4

1x185

15.3

1.6

1.0

1.6

1.8

27.4

1x240

17.5

1.7

1.0

1.6

1.9

29.9

1x300

19.5

1.8

1.0

2.0

2.0

33.1

1x400

22.6

2

1.2

2.0

2.2

37.3

1x500

25.2

2.2

1.2

2.0

2.3

40.5

שתי ליבות

(משוריין חוט פלדה מגולוון)

חתך נומינלי

קוטר המוליך (בערך)

עובי בידוד נומינלי

עובי כיסוי פנימי נומינלי

קוטר תיל פלדה נומינלי.

עובי נדן נומינלי

קוטר כולל (בערך)

מ"מ^2

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

2x1.5

1.4

0.7

1.0

0.8

1.8

12.8

2x2.5

1.8

0.7

1.0

0.8

1.8

13.6

2x4

2.3

0.7

1.0

0.8

1.8

14.6

2x6

2.8

0.7

1.0

1.25

1.8

16.5

2x10

3.6

0.7

1.0

1.25

1.8

18.1

2x16

4.5

0.7

1.0

1.25

1.8

19.9

2x25

5.6

0.9

1.0

1.6

1.8

23.6

2x35

6.7

0.9

1.0

1.6

1.8

25.8

2x50

8.0

1

1.0

1.6

1.9

29.0

2x70

9.4

1.1

1.0

2.0

2.0

33.2

2x95

11.0

1.1

1.2

2.0

2.1

37.1

2x120

12.4

1.2

1.2

2.0

2.3

40.5

2x150

13.8

1.4

1.2

2.5

2.4

45.4

2x185

15.3

1.6

1.4

2.5

2.6

49.9

2x240

17.5

1.7

1.4

2.5

2.7

55.1

2x300

19.5

1.8

1.6

2.5

2.9

60.2

2x400

22.6

2

1.6

2.5

3.1

67.7

שלוש ליבות

(משוריין חוט פלדה מגולוון)

חתך נומינלי

קוטר המוליך (בערך)

עובי בידוד נומינלי

עובי כיסוי פנימי נומינלי

קוטר תיל פלדה נומינלי.

עובי נדן נומינלי

קוטר כולל (בערך)

מ"מ^2

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

3x1.5

1.4

0.7

1.0

0.8

1.8

13.2

3x2.5

1.8

0.7

1.0

0.8

1.8

14.1

3x4

2.3

0.7

1.0

0.8

1.8

15.2

3x6

2.8

0.7

1.0

1.25

1.8

17.1

3x10

3.6

0.7

1.0

1.25

1.8

18.9

3x16

4.5

0.7

1.0

1.25

1.8

20.8

3x25

5.6

0.9

1.0

1.6

1.8

24.7

3x35

6.7

0.9

1.0

1.6

1.8

27.2

3x50

8.0

1

1.0

1.6

1.9

30.6

3x70

9.4

1.1

1.0

2.0

2.1

35.2

3x95

11.0

1.1

1.2

2.0

2.2

39.3

3x120

12.4

1.2

1.2

2.0

2.3

43.0

3x150

13.8

1.4

1.4

2.5

2.5

48.6

3x185

15.3

1.6

1.4

2.5

2.7

53.0

3x240

17.5

1.7

1.4

2.5

2.8

58.5

3x300

19.5

1.8

1.6

2.5

3.0

64.0

3x400

22.6

2

1.6

3.15

3.3

73.5

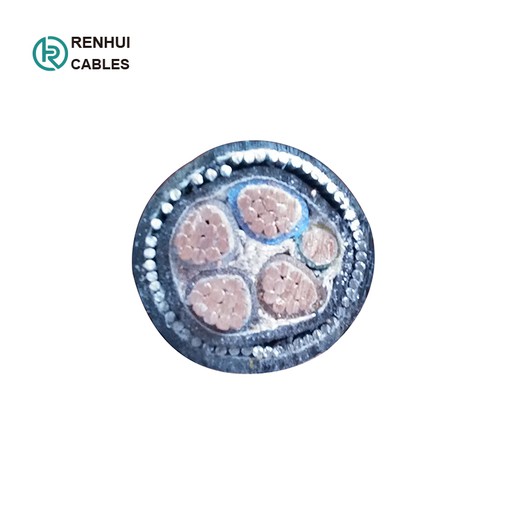

שלוש ליבות+1

(משוריין חוט פלדה מגולוון)

חתך נומינלי

קוטר המוליך (בערך)

עובי בידוד נומינלי

עובי כיסוי פנימי נומינלי

קוטר תיל פלדה נומינלי.

עובי נדן נומינלי

קוטר כולל (בערך)

מ"מ^2

(3) מ"מ

(1) מ"מ

(3) מ"מ

(1) מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

3x 16/10

4.5

3.6

0.7

0.7

1

1.6

1.8

22.7

3x 25/16

5.6

4.5

0.9

0.7

1

1.6

1.8

26.5

3x 35/16

6.7

4.5

0.9

0.7

1

1.6

1.9

29

3x 50/25

8.0

5.6

1

0.9

1

1.6

2.1

33

3x 70/35

9.4

6.7

1.1

0.9

1.2

2

2.2

38

3x 95/50

11.0

8.0

1.1

1

1.2

2

2.3

42.4

3x120/70

12.4

9.4

1.2

1.1

1.2

2

2.5

48.0

3x150/70

13.8

9.4

1.4

1.1

1.4

2.5

2.7

52

3x185/95

15.3

11.0

1.6

1.1

1.4

2.5

2.8

57.2

3x240/120

17.5

12.4

1.7

1.2

1.6

2.5

3.1

64

3x300/150

19.5

13.8

1.8

1.4

1.6

2.5

3.2

69.8

3x400/185

22.6

15.3

2

1.6

1.6

3.15

3.6

78.6

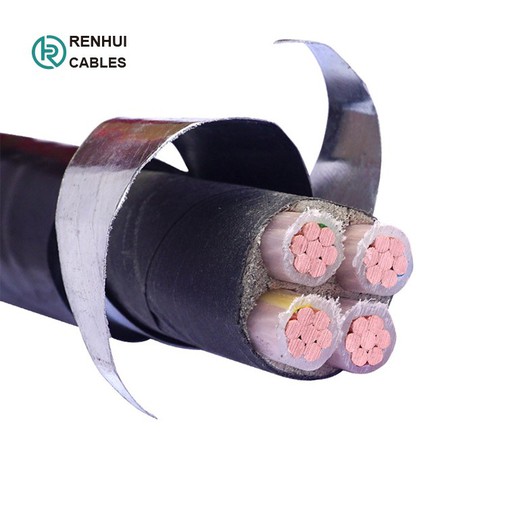

ארבע ליבות

(משוריין חוט פלדה מגולוון)

חתך נומינלי

קוטר המוליך (בערך)

עובי בידוד נומינלי

עובי כיסוי פנימי נומינלי

קוטר תיל פלדה נומינלי.

עובי נדן נומינלי

קוטר כולל (בערך)

מ"מ^2

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

מ"מ

4x1.5

1.4

0.7

1.0

0.8

1.8

14.0

4x2.5

1.8

0.7

1.0

0.8

1.8

14.9

4x4

2.3

0.7

1.0

1.25

1.8

17.0

4x6

2.8

0.7

1.0

1.25

1.8

18.2

4x10

3.6

0.7

1.0

1.25

1.8

20.2

4x16

4.5

0.7

1.0

1.6

1.8

23.0

4x25

5.6

0.9

1.0

1.6

1.8

26.7

4x35

6.7

0.9

1.0

1.6

1.9

29.5

4x50

8.0

1

1.0

2.0

2.1

34.2

4x70

9.4

1.1

1.2

2.0

2.2

38.8

4x95

11.0

1.1

1.2

2.0

2.3

42.9

4x120

12.4

1.2

1.4

2.5

2.5

48.6

4x150

13.8

1.4

1.4

2.5

2.7

53.2

4x185

15.3

1.6

1.4

2.5

2.8

58.1

4x240

17.5

1.7

1.6

2.5

3.1

64.8

4x300

19.5

1.8

1.6

2.5

3.2

70.4

4x400

22.6

2

1.8

3.15

3.6

81.3
